精品国产三级在线播放,亚洲gv天堂gv无码男同 ,亚洲日韩av无码一区二区三区,亚洲色成人www永久四虎

Polymer Composites~3D層間互鎖編織復(fù)合材料的機(jī)械性能與失效機(jī)制
發(fā)布時(shí)間 : 2025-07-01   作者 : 魏家輝,張一帆,馮甲丁   字體:

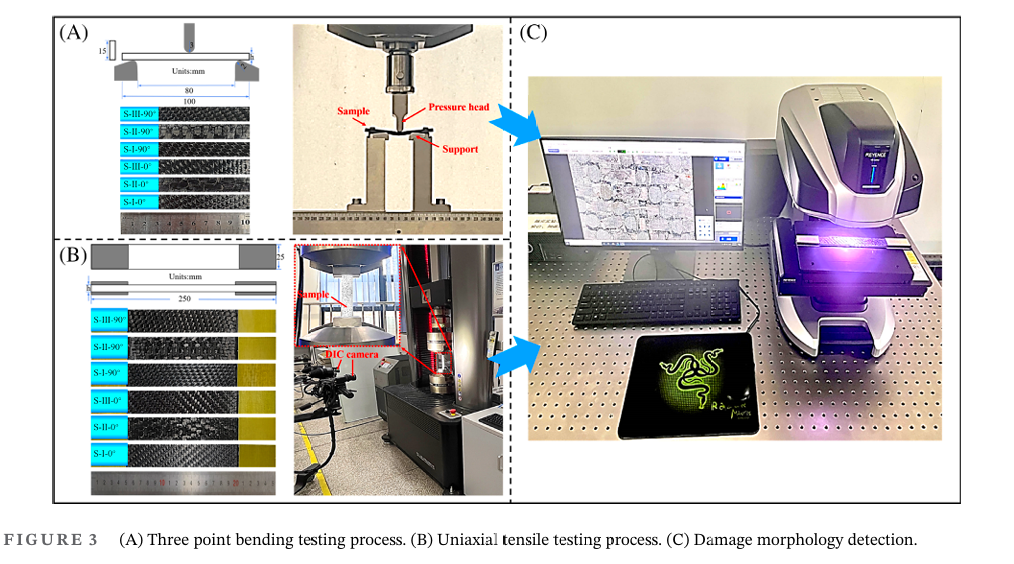

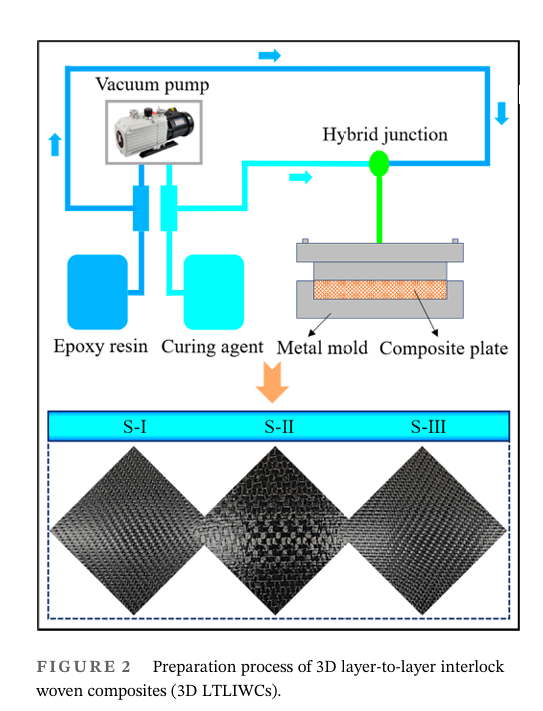

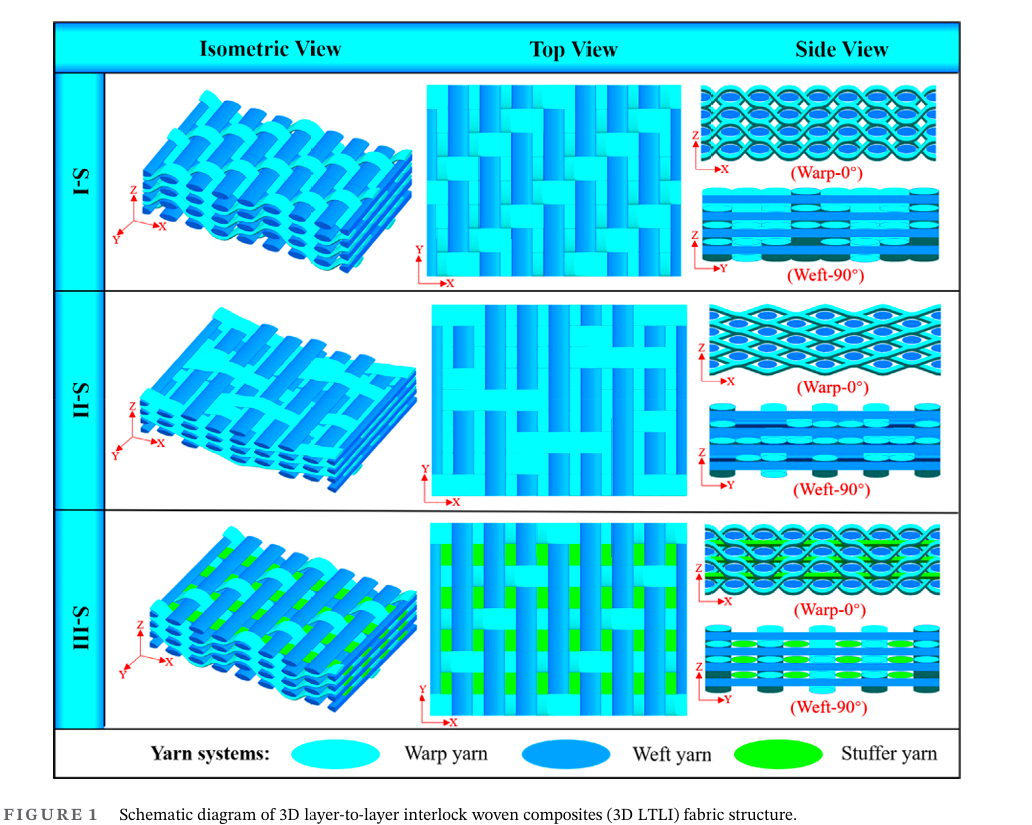

  摘要:3D角聯(lián)鎖機(jī)織復(fù)合材料(3D LTLIWCs)因其對(duì)復(fù)雜構(gòu)件優(yōu)異的近凈成形能力,以及在結(jié)構(gòu)設(shè)計(jì)靈活性和高損傷容限方面的顯著優(yōu)勢(shì),已被廣泛應(yīng)用于各種航空發(fā)動(dòng)機(jī)葉片模型中。本文通過兩種設(shè)計(jì)方法(改變交織頻率和引入填紗)制備了一種典型的和兩種新型的3D LTLIWCs,具體包括1/3斜紋(S-I)、改性緞紋(S-II)和填紗斜紋(S-III)。沿0°(經(jīng)向)和90°(緯向)方向進(jìn)行了三點(diǎn)彎曲和單軸拉伸試驗(yàn)。通過無損檢測(cè)技術(shù)和拓?fù)浣Y(jié)構(gòu)分析,揭示了試樣的損傷形貌和失效機(jī)理。結(jié)果表明,織物結(jié)構(gòu)對(duì)3D LTLIWCs的力學(xué)性能和失效機(jī)理有顯著影響。與S-I和S-II相比,S-III在0°方向的彎曲強(qiáng)度提高了17.9%–80.2%,拉伸強(qiáng)度提高了35.3%–162.8%;在90°方向的彎曲強(qiáng)度和拉伸強(qiáng)度分別提高了1.1%–73.3%和9.3%–50.4%。值得注意的是,S-III在0°方向的彎曲和拉伸損傷比S-I和S-II更小,樹脂和界面裂紋的擴(kuò)展范圍更小,承載紗線的剪切斷裂也更輕微。本研究可為3D機(jī)織復(fù)合材料葉片的織物結(jié)構(gòu)優(yōu)化設(shè)計(jì)提供有益參考。

  主體內(nèi)容快覽:







  結(jié)論:3D LTLIWCs在0°和90°方向上的彎曲性能和拉伸性能呈現(xiàn)出一致的趨勢(shì)。具體而言,在0°方向上,彎曲強(qiáng)度和拉伸強(qiáng)度均遵循S-I < S-II < S-III的順序。與S-I和S-II相比,S-III在0°方向上的彎曲強(qiáng)度分別提高了17.9%至80.2%,拉伸強(qiáng)度分別提高了35.3%至162.8%。在90°方向上,彎曲強(qiáng)度和拉伸強(qiáng)度均遵循S-II < S-I < S-III的順序。與S-I和S-II相比,S-III在90°方向上的彎曲強(qiáng)度分別提高了1.1%至73.3%,拉伸強(qiáng)度分別提高了9.3%至50.4%。這些結(jié)果表明,在S-III中引入填紗顯著改善了承載纖維的平直度,增強(qiáng)了載荷分擔(dān)能力,并帶來了更優(yōu)異的整體性能。

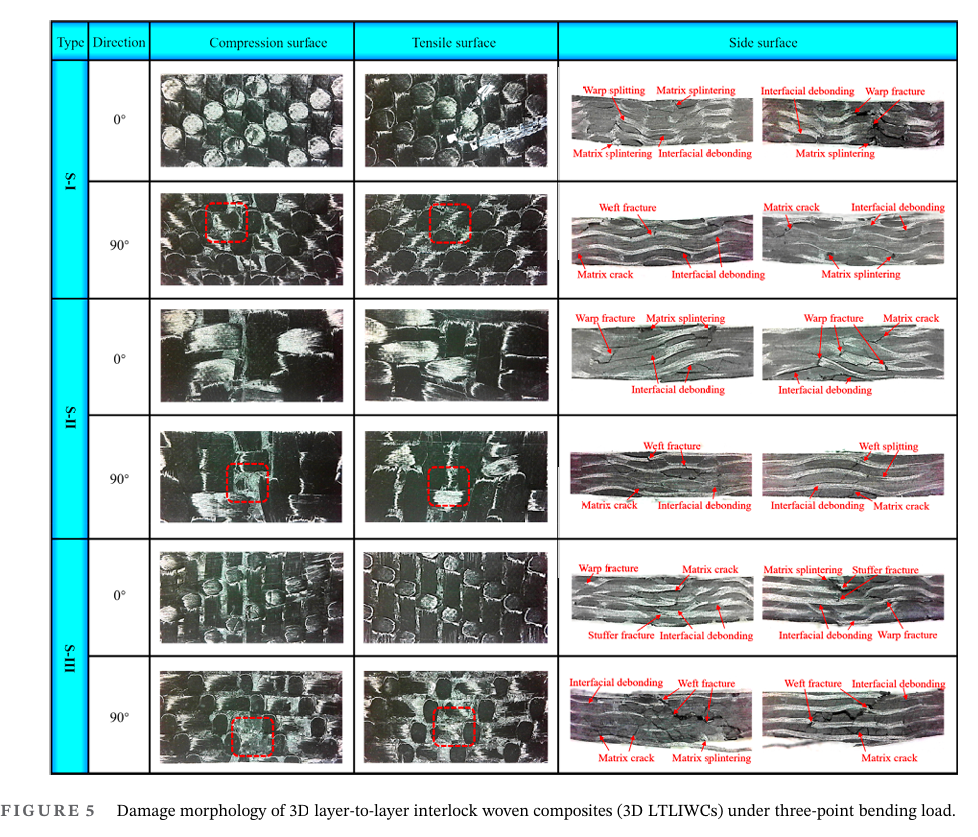

        3D LTLIWCs的三點(diǎn)彎曲破壞是壓縮應(yīng)力、拉伸應(yīng)力和剪切應(yīng)力共同作用的結(jié)果。整體破壞過程從外部受壓面逐漸向內(nèi)部受拉面發(fā)展。在彎曲載荷作用下,3D LTLIWCs的主要破壞模式包括樹脂開裂、界面脫粘和紗線斷裂。與S-I和S-II相比,S-III在0°方向上的彎曲損傷最小,僅出現(xiàn)輕微的樹脂開裂和界面裂紋,填紗和經(jīng)紗的斷裂極少。然而,S-III在90°方向上的彎曲損傷程度比S-I和S-II更嚴(yán)重,這是由于緯紗的高平直度降低了其對(duì)層間變形的抵抗能力,導(dǎo)致受壓面附近的樹脂和界面裂紋增多,且緯紗出現(xiàn)明顯斷裂。

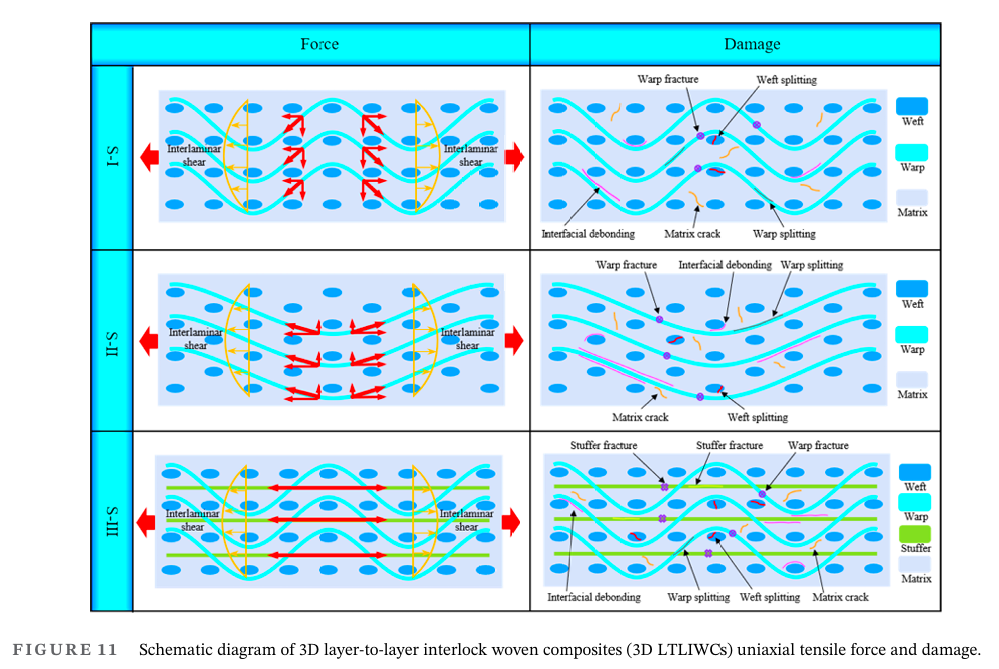

        3D LTLIWCs的單軸拉伸破壞是拉伸應(yīng)力和剪切應(yīng)力共同作用的結(jié)果。在拉伸載荷作用下,主要破壞模式包括基體開裂、界面脫粘、紗線斷裂和分層。S-III在0°和90°方向上的拉伸損傷程度均最小,表現(xiàn)為樹脂開裂和界面脫粘極少,經(jīng)紗斷裂減少,且分層現(xiàn)象不明顯。
