普諾泰科研團隊在周慶博士的指導下，與天津工業大學復合材料研究院共同合作研究，在UHMWPE復合材料彈道響應機制的理論研究領域取得了一些高價值的研究成果，已經在SCI、EI期刊上發表多篇學術論文。
2023年10月11日，國際權威期刊《Composite Structures》（復合材料領域Top期刊，影響因子6.3）在線發表了研發團隊題為《Influence of projectile physical state on ballistic energy absorption capacity of UHMWPE laminate Experiment and Simulation》的最新研究成果。論文鏈接：https://doi.org/10.1016/j.compstruct.2023.117607。
文章通過彈道實驗討論了彈丸類型對UHMWPE復合材料彈道性能的影響，進一步解析了UHMWPE復合材料層壓板應對彈丸穿孔侵徹的漸進響應機制，并基于有限元仿真模擬解耦分析了彈丸物理狀態量對UHMWPE復合材料彈道性能的影響。
|

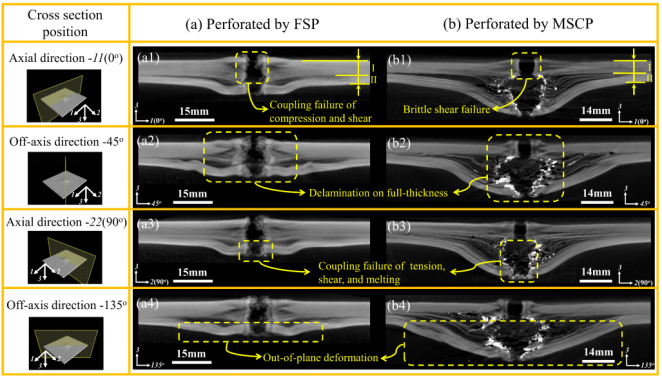

圖1 基于CT掃描獲取的UHMWPE復合材料層壓板在彈著點處的橫截面損傷形貌17格令標準模擬破片穿孔層壓板；（b）56式7.62mm普通彈穿孔層壓板。
由圖1可知，在17格令標準模擬破片和56式7.62mm普通彈穿孔侵徹作用下，UHMWPE復合材料層壓板具有相似的響應模式，并且根據斷口損傷特征，其在厚度方向上都可以分為兩部分。第I部分為局部穿孔響應，以剪切破壞為主；第II部分為局部/結構耦合響應，以區域性面外彎曲變形為主，并伴有剪切、拉伸變形、熔融等多種模式的耦合破壞。
在彈道沖擊后損傷機制研究的基礎上，結合貫穿性彈道彈丸速度演變的經驗曲線，推導了貫穿性彈道沖擊的漸進響應過程并將其分為三個階段（A、B、C），如圖2a所示，并通過有限元模擬驗證，如圖2b所示。在這個沖擊過程中，由于層壓板的逐層破壞，彈丸的阻力逐漸減小，因而彈丸主要經歷了減速度先增大后降低的減速度運動；由于受到彈丸的壓縮和剪切破壞，層壓板中的彈道響應區域主要經歷了先加速后減速的響應過程。
|

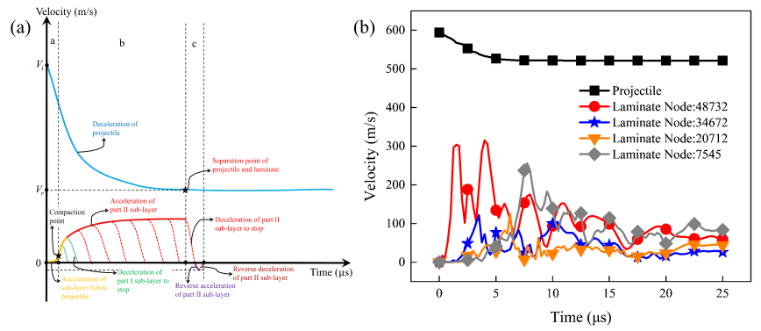

圖2 貫穿性彈道沖擊過程中彈丸與子層壓板速度演變的經驗區曲線及有限元模擬驗證
|

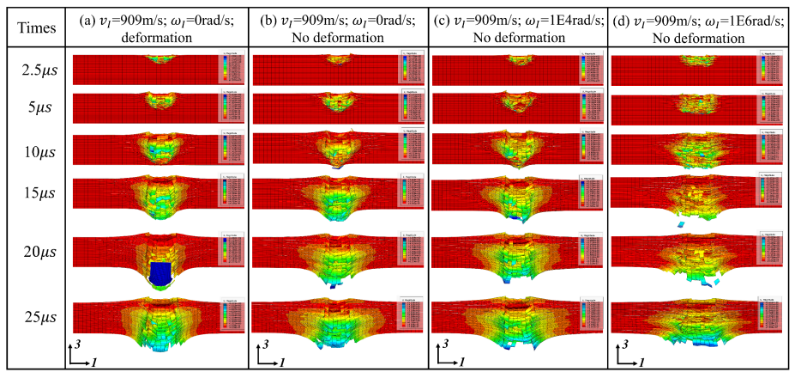

圖3 基于有限元模擬解耦彈丸物理狀態量對UHMWPE復合材料層壓板彈道性能的影響
隨后，根據驗證的有限元模型，解耦分析了彈丸自旋速度、變形、口徑和質量對UHMWPE復合材料層壓板彈道性能的影響，如圖3所示。結果表明彈丸自旋主要通過導致層壓板內材料的扭轉變形來降低其彈道性能，而彈丸變形、口徑和質量都是通過影響層壓板的彈道響應區域來影響其彈道性能的。
此外，研究團隊已于2022年7月29日在期刊《International Journal of Impact Engineering》（沖擊領域Top期刊，影響因子5.1）上發表題為《Ballistic response of ultra-high molecular weight polyethylene laminate impacted by mild steel core projectiles》的研究成果。文章討論了層間剪切強度對UHMWPE復合材料層壓板彈道性能的影響，并以此為切入點，結合彈道沖擊后層壓板多尺度-多層面的內部損傷形貌分析，解析了層壓板的非貫穿性彈道沖擊過程和內部損傷演化，并基于能量守恒定理，建立了層壓板損傷吸能評估模型，量化了彈道動能的耗散機制。論文鏈接：https://doi.org/10.1016/j.ijimpeng.2022.104338。
