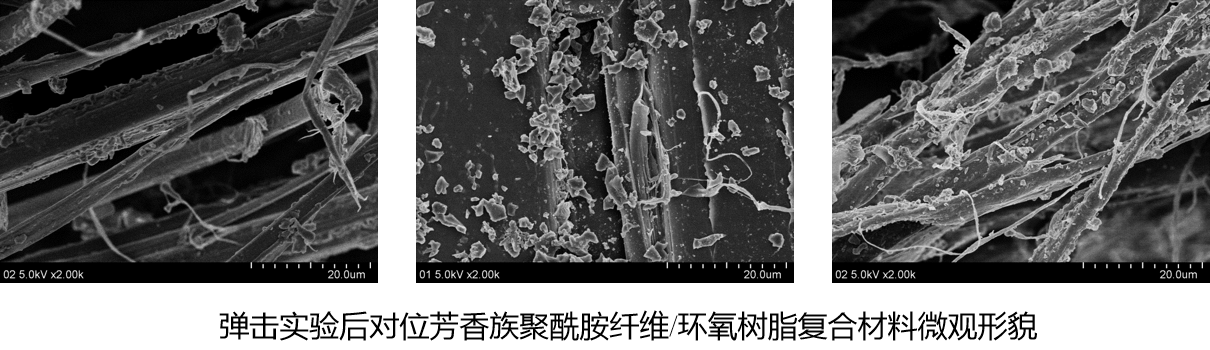

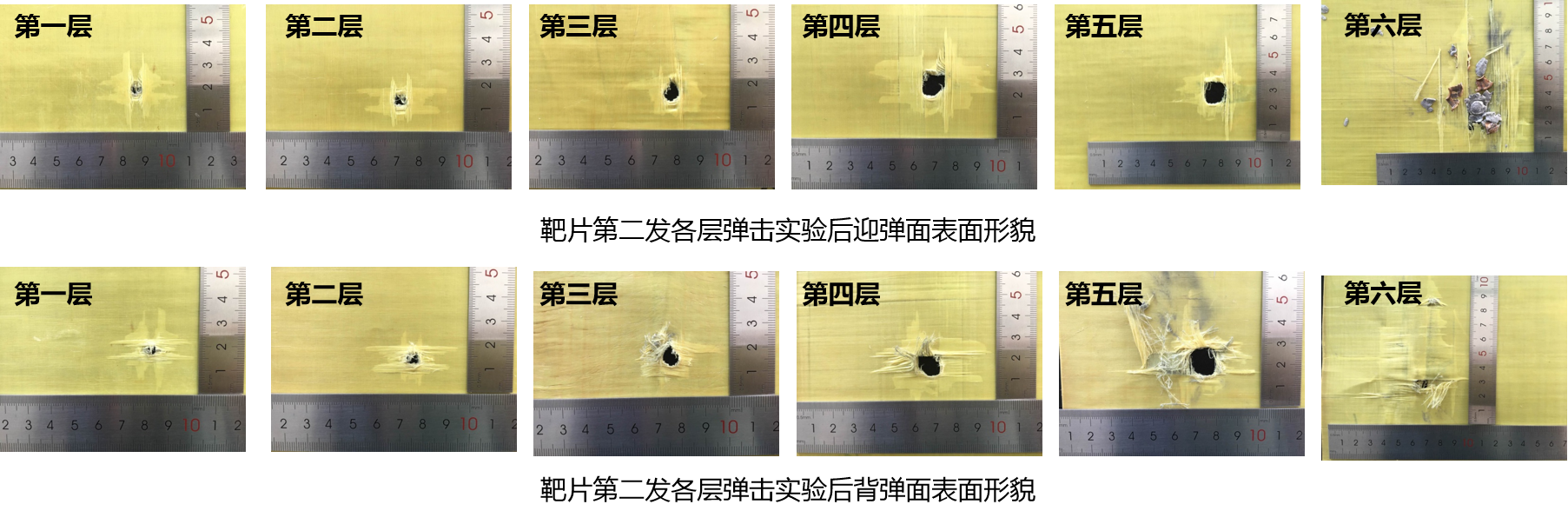

本論文研究了對位芳香族聚酰胺纖維/環(huán)氧樹脂(Epoxy resin，EP)復(fù)合材料的防彈性能及其破壞機(jī)制，采用鉛芯彈侵徹復(fù)合材料靶片。以對位芳香族聚酰胺纖維作增強(qiáng)纖維，EP作基體樹脂，納米SiO2和聚乙烯醇縮丁醛(Polyvinyl butyral，PVB)作增韌劑，通過熱壓工藝制備單向(Unidirectional，UD)結(jié)構(gòu)的對位芳香族聚酰胺纖維/EP復(fù)合材料靶片。研究單片纖維面密度、UD片材結(jié)構(gòu)、射擊角度和樹脂改性對靶片防彈性能的影響；觀察彈擊實(shí)驗(yàn)后靶片的破壞形貌，分析靶片的破壞機(jī)制。研究結(jié)果表明：對位芳香族聚酰胺纖維/EP復(fù)合材料具有優(yōu)異的防彈性能，隨著單層纖維面密度的增大，靶片的防彈性能呈現(xiàn)整體上升、局部上下波動的變化趨勢；鋪層方式為0°/90°/0°/90°的四層單UD片材(4UD)結(jié)構(gòu)的防彈性能優(yōu)于鋪層方式為0°/90°的兩層單UD片材(2UD)結(jié)構(gòu)；角度射擊時(shí)，靶片的穿透比率更大，背襯凹陷深度(Back face signature，BFS)比率更?。籔VB增韌改性EP提升了靶片的防彈性能;纖維拉伸變形破壞、片材分層和基體樹脂碎裂是復(fù)合材料靶片主要的吸能方式。
普諾泰團(tuán)隊(duì)最新成果發(fā)表于沖擊領(lǐng)域國際頂級期刊“International Journal of Impact Engineering”
2025年4月15日國際權(quán)威期刊 “International Journal of Impact Engineering”（Q1，IF=5.1）在線發(fā)表了普諾泰研發(fā)團(tuán)隊(duì)的研究成果"Designing SiC ceramic composite armor structure to resist multiple impacts from armor - piercing incendiary bullets"。
2025/04/09
普諾泰團(tuán)隊(duì)學(xué)術(shù)成果發(fā)表于沖擊領(lǐng)域國際頂級期刊“International Journal of Impact Engineering”
2025年2月20日，普諾泰科研團(tuán)隊(duì)的學(xué)術(shù)成果“Effect of mechanical properties of UHMWPE composite on its bulletproof performance”被國際權(quán)威期刊“International Journal of Impact Engineering”（Q1，IF=5.1）在線發(fā)表。
上一篇
